PLANAR STYLE ECO

Horizontale decoratieve ECO radiator met gestileerde voorzijde

De Planar Style ECO radiator is dankzij een seriële paneeldoorstroming (het paneel aan de voorzijde wordt eerst doorstroomd) uitermate geschikt voor lage temperaturen. De ECO technologie genereert een hoge energie-efficiëntie, een maximale straling, een snelle opwarming en een verlaagd warmteverlies aan de muurzijde. In combinatie met het horizontale lijnenspel van de gestileerde vlakke voorzijde creëert de Planar Style ECO een sfeer van sereniteit in een uiterst aangenaam warme omgeving.

Waarom kiezen voor een Stelrad Planar Style ECO radiator?

ECO technologie
Decoratieve radiator
Vlakke gestileerde voorzijde
Beschikbaar in kleur

Accessoires

Afdekking buis voetconsoles T168XTT

Art. Code: T1684

Afdekplaat voetconsole T168XTT

Art. Code: T1683

Voetconsole T168XTT

Voetconsole T1680TT

Stelrad Eclipse thermostatisch ventiel

Art. Code: R4250

Magnetische handdoekhouder in verchroomd metaal

Witte kunststof afdekplaat voor voetconsoles

Art. Code: T1633

Set voetconsoles type 10-11 voor hoogtes 700-900

Art. Code: T1538

Set voetconsoles type 10-11 voor hoogtes 300-600

Art. Code: T1537

SET zijpanelen voor horizontale ECO radiatoren

Ontluchtingssleutel

Art. Code: T1101

Permanente ontluchter voor Stelrad radiatoren (niet ECO)

Art. Code: T2153

Afvoerslang voor ECO permanente ontluchter

Art. Code: T2152

Montagesleutel voor T2150 en T2153

Art. Code: T2151

Permanente ontluchter voor Stelrad ECO radiatoren - S-Vent DUO™

Art. Code: T2150

Demontage / montagehaak 1 stuk

Art. Code: T1531

Voetconsole zwart type 22-44 voor montage op onafgewerkte vloer 170-240mm 2 stuks

Art. Code: T1665

Voetconsole zwart type 22-44 voor montage op onafgewerkte vloer 95-165mm 2 stuks

Art. Code: T1663

Vloerconsole zwart type 22-44 montage afgewerkte vloer 2 stuks

Art. Code: T1661

Voetconsole zwart type 20-21 voor montage onafgewerkte vloer 170-240mm 2 stuks

Art. Code: T1664

ECO-renovatieset om DIN-radiatoren te kunnen vervangen

Art. Code: T2130

Zwarte stabilisatiestang voor bouwhoogtes vanaf 500 mm

Art. Code: T1666

Aftapnippel

Art. Code: T2114

Voetconsole zwart type 20-21 voor onafgewerkte vloermontage 95-165mm 2 stuks

Art. Code: T1662

Voetconsole wit type 20-21 voor montage op afgewerkte vloer 2 stuks

Art. Code: T1650

Kv-regelsleutel 8 standen voor ventiel

Art. Code: T1622

Voetconsole wit type 22-44 voor montage onafgewerkte vloer 95-165mm 2 stuks

Art. Code: T1653

Thermostaatkop Stelrad - M30 x 1,5 mm

Art. Code: T1233

Witte stabilisatiestang voor radiatoren vanaf > 500 mm

Art. Code: T1656

Voetconsole zwart type 20-21 voor montage op afgewerkte vloer 2 stuks

Art. Code: T1660

Muurbeugel type 11-33 - 2 stuks

Art. Code: T1643

Montagesjabloon voor montage van omkaste radiatoren met onderaansluiting

Art. Code: T1642

Overbrugging voor gebruik met het montagesjabloon

Art. Code: T1587

Voetconsole wit type 20-21 voor montage op onafgewerkte vloer 170-240mm 2 stuks

Art. Code: T1654

Voetconsole wit type 22-44 voor montage op afgewerkte vloer

Art. Code: T1651

Voetconsole wit type 22-44 onafgewerkte vloeropbouw 170-240mm 2 stuks

Art. Code: T1655

Voetconsole wit T20-21 voor montage op onafgewerkte vloer 2 stuks

Art. Code: T1652

Radiatorborstel 115cm

Art. Code: T1131

Verchroomde universele handdoekhouder

Lakstift 12ml Stelrad wit 9016

Art. Code: T1114

Spuitbus 150ml Stelrad wit 9016

Art. Code: T1110

Bevestigingsring voor zijpanelen van horizontale radiatoren (niet voor Eco)

Art. Code: R3201

Ontluchter ½"

Art. Code: R4102

Veiligheidsklem voor bovenrooster type 21 t/m 44

Art. Code: R3206

Bevestiging zijpanelen voor ECO radiatoren

Bevestigingsklem voor bovenrooster van ECO-radiatoren type 21-33

Art. Code: R3217

Bevestigingsklem voor bovenrooster type 11-44

Art. Code: R3207

ECO ontluchter ½" binnendraad

Art. Code: R4150

Heimeier ventiel 1/2" M30x1.5 voorinstelling 8 blauw

Art. Code: R4221

Blindstop ½”

Art. Code: R4101

Veiligheidsklem voor bovenrooster type 11

Art. Code: R3208

Heimeier ventiel 1/2" M30x1.5 voorinstelling 6 zwart

Art. Code: R4220

Heimeier ventiel 1/2" M30x1.5 voorinstelling 5,5 geel

Art. Code: R4216

Heimeier ventiel 1/2" M30x1.5 voorinstelling 2,5 wit

Art. Code: R4218

Heimeier ventiel 1/2" M30x1.5 voorinstelling 4,5 rood

Art. Code: R4219

Metalen bovenrooster "Flatwire" in Stelrad 9016 wit

SET zijpanelen Stelrad horizontale radiatoren

J-consoles voor horizontale Stelrad radiatoren met ophangstrippen - 3 stuks

Haaks onderblok zonder aftap voor horizontale radiatoren met geïntegreerd ventiel

Art. Code: T2106

Recht onderblok zonder aftap voor horizontale radiatoren met geïntegreerd ventiel

Art. Code: T2104

Recht onderblok met aftap voor horizontale radiatoren met geïntegreerd ventiel

Art. Code: T2105

J-consoles voor horizontale Stelrad radiatoren met ophangstrippen - 2 stuks

Haaks onderblok met aftap voor horizontale radiatoren met geïntegreerd ventiel

Art. Code: T2107

Downloads

Brochure

S-Vent Duo

PDF Size: 308 KB

Product:	decoratieve Stelrad ECO radiator met seriële doorstroming die uitermate geschikt is voor lage temperaturen, met zowel een midden- als een laterale onderaansluiting, met een links of rechts monteerbaar vooringesteld ventiel en met een gestileerde voorzijde
Afwerking:	decoratieve gestileerde voorzijde, bovenrooster en zijpanelen
Voorgemonteerd:	vooringesteld Heimeier ventiel 4368 of 4369, ECO-ontluchter en blindstoppen
Ventiel:	Het geïntegreerd regelbaar ventiel (zonder thermostatische kraan) is aan de rechterzijde voorgemonteerd, CEN-gecertificeerd, getest volgens EN215 en compatibel met thermostatische kranen M30 x 1,5 mm. Het ventiel kan ook op de linkerzijde gemonteerd worden. De instelling van het ventiel wordt fabrieksmatig vooringesteld overeenkomstig de radiatorafmetingen. Deze voorinstelling zorgt voor een optimaal debiet in de radiator. Fabrieksinstelling afgestemd op tweepijpssystemen, eveneens geschikt voor éénpijpssystemen (mits aanpassing van de ventielinstelling naar positie 8).
Meegeleverd:	VDI-consoles met anti lift (type Monclac), schroeven, pluggen en montage-instructie
Aansluitingen:	2 x ¾” buitendraadse euroconus middenaansluiting en 2 x ½” binnendraad laterale onderaansluiting
Ophangstrippen:	2 paar ophangstrippen tot 1.600 mm en 3 paar vanaf 1.800 mm
Verpakking:	Iedere radiator wordt stevig verpakt in hoogwaardig karton en geplastificeerd. Een etiket beschrijft de radiatorkarakteristieken: type – hoogte – lengte.
Garantie:	10 jaar, indien men de installatievoorwaarden respecteert en voldoet aan de garantievoorschriften van Stelrad.
Lakproces:	Alle radiatoren zijn ontvet, gefosfateerd, kataforetisch gegrondlakt en standaard in Stelrad wit 9016 gepoederlakt.
Kleuren:	Stelrad wit 9016 + 35 andere Stelrad kleuren of 200 RAL-kleuren mogelijk
Maximale werkdruk:	10 bar (getest op 13 bar)
Maximale werktemperatuur:	110 °C
Conformiteit:	volgens EN442
Types:	11 \| 21 \| 22 \| 33
Hoogtes:	300 \| 400 \| 500 \| 600 \| 700 \| 900 mm
Lengtes:	400 – 2.000 mm
Dieptes:	63 \| 79 \| 102 \| 160 mm

Hoogte		Type 11	Type 21	Type 22	Type 33
(mm)
300	W			887	1259
	kg			18,85	26,45
	l			2,9	4,35
	m²			3,51	5,26
	n			1,2736	1,3118

400	W	626	886	1117	1587
	kg	16,13	21,95	24,95	35,12
	l	2,34	4,11	3,88	5,82
	m²	2,95	3,37	4,92	7,38
	n	1,2914	1,2756	1,2802	1,3231

500	W	774	1053	1333	1893
	kg	20,39	27,28	31,05	43,78
	l	2,8	4,93	4,87	7,28
	m²	3,8	4,31	6,33	9,49
	n	1,2815	1,301	1,2874	1,3478

600	W	911	1208	1537	2180
	kg	24,65	32,6	37,15	52,45
	l	3,25	5,75	5,85	8,75
	m²	4,66	5,24	7,74	11,61
	n	1,2716	1,2977	1,2935	1,3456

700	W	1038	1353	1732	2452
	kg	28,91	37,85	42,82	61,13
	l	3,77	6,63	6,73	10,19
	m²	5,51	6,18	9,15	13,72
	n	1,2782	1,2944	1,2996	1,3434

900	W	1260	1616	2096	2952
	kg	37,43	48,35	54,15	78,5
	l	4,8	8,4	8,5	13,06
	m²	7,22	8,05	11,97	17,96
	n	1,2914	1,2879	1,3118	1,3391

LINKS	RECHTS
TYPE 21-33

TYPE 11

TYPE 11	TYPE 21	TYPE 22	TYPE 33

Kies uw taal.

Horizontale decoratieve ECO radiator met gestileerde vlakke voorzijde

PLANAR STYLE ECO

Horizontale decoratieve ECO radiator met gestileerde voorzijde

Waarom kiezen voor een Stelrad Planar Style ECO radiator?

Accessoires

Downloads

Brochure

S-Vent Duo

Onderblokken / Blocs H

Eclipse

Kleur je warmte

ECO

Consumentenbrochure

Technisch handboek

STR-IN-OUT-NL

STR-TD-NL

CORRECTIEFACTOREN

Prijslijst

STR-PR-BE

Productfiche

Planar Style ECO

Productfoto

PLANAR-STYLE-ECO-TV

PLANAR-STYLE-ECO-SV

Bestektekst

PLANAR-STYLE-ECO-NL

Bereken uw warmteafgifte

PLANAR-STYLE-ECO-NL

Handleiding

Ontluchten van radiatoren

STR-ONDERHOUD-REINIGING

Stelrad-T2150-S-Vent-DUO-Instructions-NL

Montage-instructie

T2130

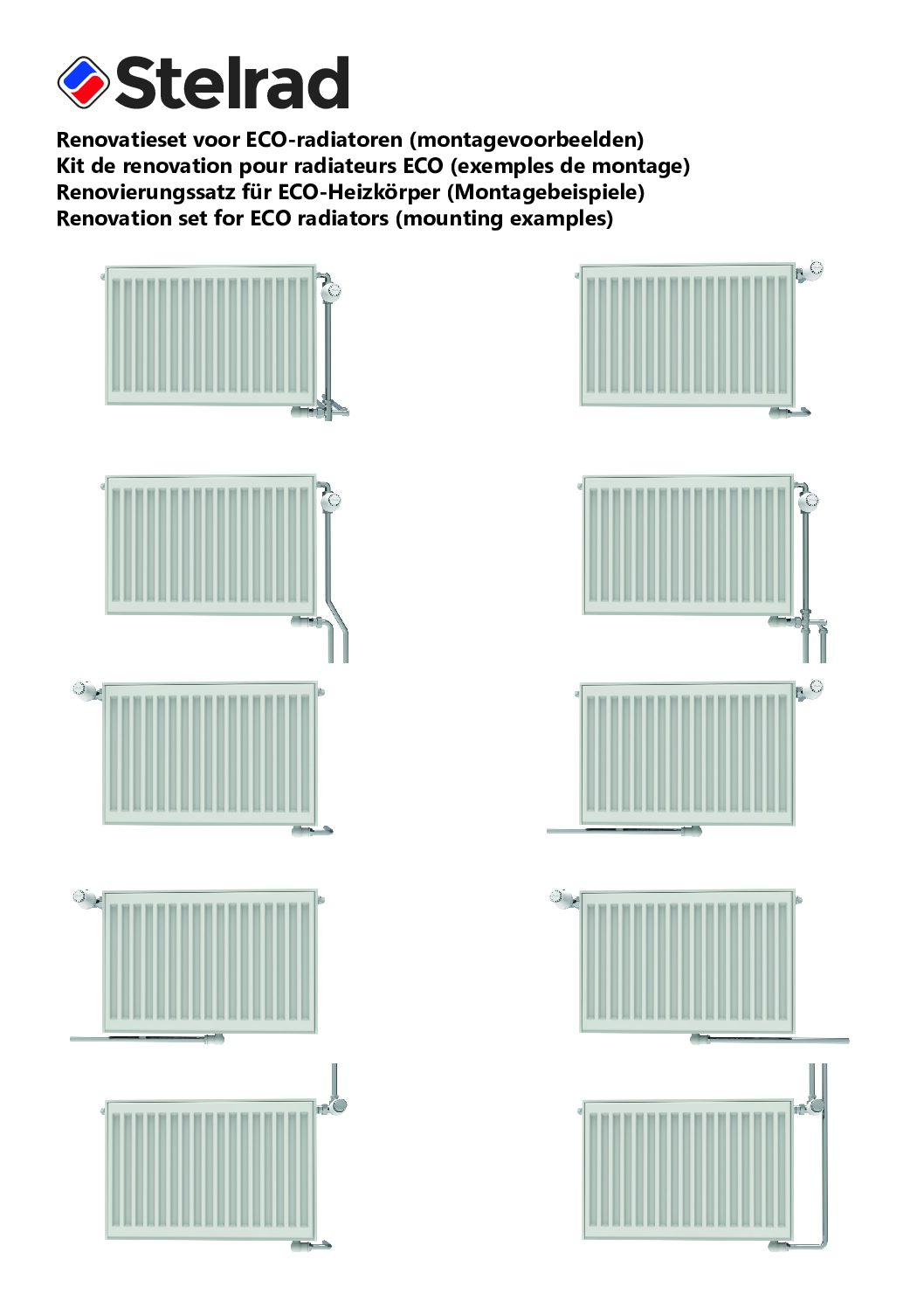

T2130 Montagevoorbeelden – exemples de montage – Montagebeispiele – mounting examples
