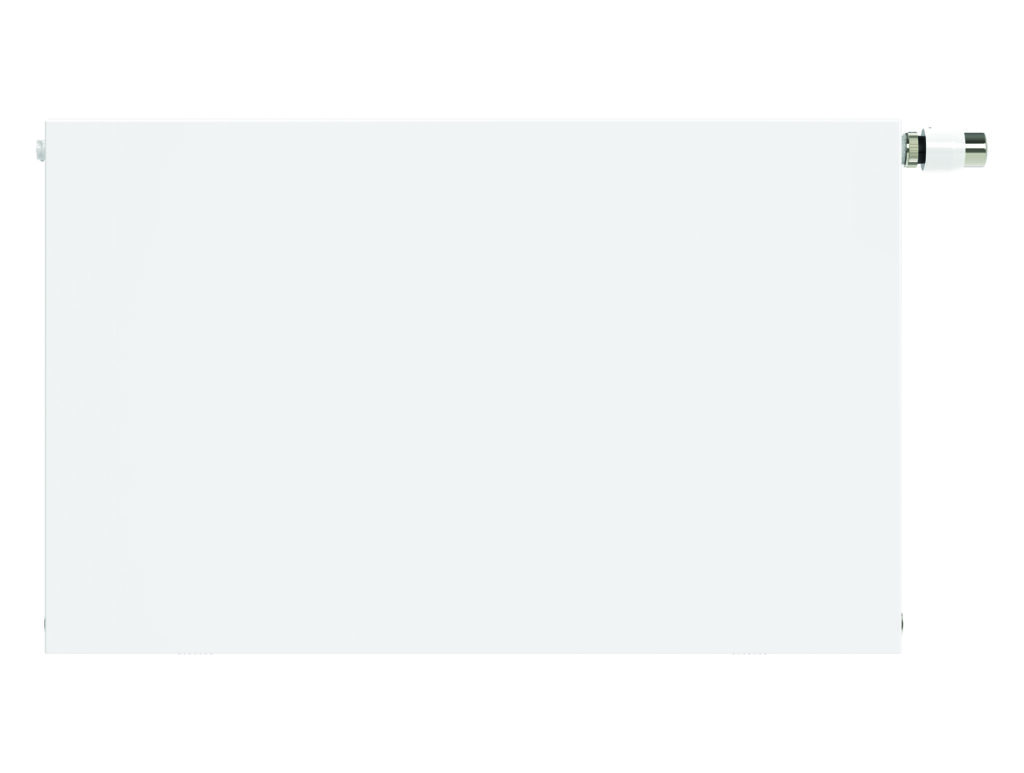

PLANAR

Horizontale decoratieve ventielradiator met vlakke voorzijde

De Planar radiator is de eerste in de serie van decoratieve Stelrad radiatoren. Deze radiator met vlakke voorzijde, nauw aansluitend sierrooster en zijpanelen is tegelijkertijd minimalistisch, strak en decoratief. De radiator kan zowel als ventielradiator als compactradiator aangesloten worden. De Planar vormt met zijn strak en tijdloos design de ideale aanvulling bij de andere decoratieve radiatoren van Stelrad.

Waarom kiezen voor een Stelrad Planar radiator?

Horizontale radiator
Decoratief
Vlakke voorzijde
Beschikbaar in kleur

Accessoires

Sleutel voor het demonteren van het zijpaneel

Art. Code: T1105

Afdekking buis voetconsoles T168XTT

Art. Code: T1684

Afdekplaat voetconsole T168XTT

Art. Code: T1683

Voetconsole T168XTT

Voetconsole T1680TT

Stelrad Eclipse thermostatisch ventiel

Art. Code: R4250

Magnetische handdoekhouder in verchroomd metaal

Witte kunststof afdekplaat voor voetconsoles

Art. Code: T1633

Set voetconsoles type 10-11 voor hoogtes 700-900

Art. Code: T1538

Set voetconsoles type 10-11 voor hoogtes 300-600

Art. Code: T1537

Aansluithoek ½" om DIN-radiatoren te kunnen vervangen

Art. Code: T2053

Ontluchtingssleutel

Art. Code: T1101

Afvoerslang voor permanente ontluchter (Niet ECO)

Art. Code: T2154

Permanente ontluchter voor Stelrad radiatoren (niet ECO)

Art. Code: T2153

Montagesleutel voor T2150 en T2153

Art. Code: T2151

Demontage / montagehaak 1 stuk

Art. Code: T1531

Voetconsole zwart type 22-44 voor montage op onafgewerkte vloer 170-240mm 2 stuks

Art. Code: T1665

Voetconsole zwart type 22-44 voor montage op onafgewerkte vloer 95-165mm 2 stuks

Art. Code: T1663

Vloerconsole zwart type 22-44 montage afgewerkte vloer 2 stuks

Art. Code: T1661

Voetconsole zwart type 20-21 voor montage onafgewerkte vloer 170-240mm 2 stuks

Art. Code: T1664

Zwarte stabilisatiestang voor bouwhoogtes vanaf 500 mm

Art. Code: T1666

Aftapnippel

Art. Code: T2114

Opzetstuk voor losschroeven van kunststofstoppen

Art. Code: T2093

Voetconsole zwart type 20-21 voor onafgewerkte vloermontage 95-165mm 2 stuks

Art. Code: T1662

Voetconsole wit type 20-21 voor montage op afgewerkte vloer 2 stuks

Art. Code: T1650

Kv-regelsleutel 8 standen voor ventiel

Art. Code: T1622

Voetconsole wit type 22-44 voor montage onafgewerkte vloer 95-165mm 2 stuks

Art. Code: T1653

Thermostaatkop Stelrad - M30 x 1,5 mm

Art. Code: T1233

Witte stabilisatiestang voor radiatoren vanaf > 500 mm

Art. Code: T1656

Voetconsole zwart type 20-21 voor montage op afgewerkte vloer 2 stuks

Art. Code: T1660

Muurbeugel type 11-33 - 2 stuks

Art. Code: T1643

Montagesjabloon voor montage van omkaste radiatoren met onderaansluiting

Art. Code: T1642

Overbrugging voor gebruik met het montagesjabloon

Art. Code: T1587

Voetconsole wit type 20-21 voor montage op onafgewerkte vloer 170-240mm 2 stuks

Art. Code: T1654

Voetconsole wit type 22-44 voor montage op afgewerkte vloer

Art. Code: T1651

Voetconsole wit type 22-44 onafgewerkte vloeropbouw 170-240mm 2 stuks

Art. Code: T1655

Voetconsole wit T20-21 voor montage op onafgewerkte vloer 2 stuks

Art. Code: T1652

Radiatorborstel 115cm

Art. Code: T1131

Verchroomde universele handdoekhouder

Sleutel voor het demonteren van het zijpaneel

Art. Code: T1100

Lakstift 12ml Stelrad wit 9016

Art. Code: T1114

Spuitbus 150ml Stelrad wit 9016

Art. Code: T1110

Bevestigingsring voor zijpanelen van horizontale radiatoren (niet voor Eco)

Art. Code: R3201

Ontluchter ½"

Art. Code: R4102

Veiligheidsklem voor bovenrooster type 21 t/m 44

Art. Code: R3206

Bevestigingsklem voor bovenrooster type 11-44

Art. Code: R3207

Stelrad hitteschild

Heimeier ventiel 1/2" M30x1.5 voorinstelling 8 blauw

Art. Code: R4221

Blindstop ½”

Art. Code: R4101

Veiligheidsklem voor bovenrooster type 11

Art. Code: R3208

Heimeier ventiel 1/2" M30x1.5 voorinstelling 6 zwart

Art. Code: R4220

Heimeier ventiel 1/2" M30x1.5 voorinstelling 5,5 geel

Art. Code: R4216

Heimeier ventiel 1/2" M30x1.5 voorinstelling 2,5 wit

Art. Code: R4218

Heimeier ventiel 1/2" M30x1.5 voorinstelling 4,5 rood

Art. Code: R4219

Metalen bovenrooster "Elite" in Stelrad 9016 wit

SET zijpanelen Stelrad horizontale radiatoren

J-consoles voor horizontale Stelrad radiatoren met ophangstrippen - 3 stuks

Haaks onderblok zonder aftap voor horizontale radiatoren met geïntegreerd ventiel

Art. Code: T2106

Recht onderblok zonder aftap voor horizontale radiatoren met geïntegreerd ventiel

Art. Code: T2104

Recht onderblok met aftap voor horizontale radiatoren met geïntegreerd ventiel

Art. Code: T2105

J-consoles voor horizontale Stelrad radiatoren met ophangstrippen - 2 stuks

Haaks onderblok met aftap voor horizontale radiatoren met geïntegreerd ventiel

Art. Code: T2107

Downloads

Brochure

Eclipse

PDF Size: 948 KB

Product:	decoratieve ventielradiator met vlakke voorzijde
Afwerking:	decoratieve vlakke voorzijde, bovenrooster en zijpanelen
Voorgemonteerd:	vooringesteld Heimeier ventiel 4368 of 4369, ontluchter en blindstoppen
Ventiel:	Het geïntegreerd regelbaar ventiel (zonder thermostatische kraan) is aan de rechterzijde voorgemonteerd, CEN-gecertificeerd, getest volgens EN215 en compatibel met thermostatische kranen M30 x 1,5 mm. De instelling van het ventiel wordt fabrieksmatig vooringesteld overeenkomstig de radiatorafmetingen. Deze voorinstelling zorgt voor een optimaal debiet in de radiator. Fabrieksinstelling afgestemd op tweepijpssystemen, eveneens geschikt voor éénpijpssystemen (mits aanpassing van de ventielinstelling naar positie 8).
Meegeleverd:	VDI-consoles met anti lift (type Monclac), schroeven, pluggen en montage-instructie
Aansluitingen:	6 x ½” binnendraad (inclusief 2 x ½” laterale onderaansluiting). Linkse aansluiting op aanvraag.
Ophangstrippen:	2 paar ophangstrippen tot 1.600 mm en 3 paar vanaf 1.800 mm
Verpakking:	Iedere radiator wordt stevig verpakt in hoogwaardig karton en geplastificeerd. Een etiket beschrijft de radiatorkarakteristieken: type – hoogte – lengte.
Garantie:	10 jaar, indien men de installatievoorwaarden respecteert en voldoet aan de garantievoorschriften van Stelrad.
Lakproces:	Alle radiatoren zijn ontvet, gefosfateerd, kataforetisch gegrondlakt en standaard in Stelrad wit 9016 gepoederlakt.
Kleuren:	Stelrad wit 9016 + 35 andere Stelrad kleuren mogelijk of 200 RAL-kleuren mogelijk
Maximale werkdruk:	10 bar (getest op 13 bar)
Maximale werktemperatuur:	110 °C
Conformiteit:	volgens EN442
Kwaliteitsborging:	NF
Types:	11 \| 21 \| 22 \| 33
Hoogtes:	300 \| 400 \| 500 \| 600 \| 700 \| 900 mm
Lengtes:	400 – 3.000 mm
Dieptes:	63 \| 79 \| 102 \| 160 mm

Bouwhoogte		Type 11	Type 21	Type 22	Type 33	hart-op-hartafstand
(mm)						(mm)
300	W			929	1.346	250
	kg			19,6	28
	l			3,7	5,4
	m²			3,51	5,26
	n			1,2958	1,3122
400	W	626		1.177	1.690	350
	kg	16,13		26,4	38,13
	l	2,34		4,67	6,87
	m²	2,95		4,92	7,38
	n	1,2914		1,3041	1,3224
500	W	774	1.062	1.411	2.017	450
	kg	20,39	28,89	33,2	48,27
	l	2,8	5,63	5,63	8,33
	m²	3,8	4,31	6,33	9,49
	n	1,2815	1,3206	1,3123	1,3325
600	W	911	1.227	1.634	2.332	550
	kg	24,65	34,9	40	58,4
	l	3,25	6,6	6,6	9,8
	m²	4,66	5,24	7,74	11,61
	n	1,2716	1,3229	1,3206	1,3427
700	W	1.038	1.387	1.848	2.637	650
	kg	28,91	40,91	46,8	68,53
	l	3,77	7,63	7,63	11,37
	m²	5,51	6,18	9,15	13,72
	n	1,2782	1,3200	1,3319	1,3434
900	W	1.260	1.690	2.251	3.225	850
	kg	37,43	52,94	60,40	88,80
	l	4,8	9,7	9,7	14,5
	m²	7,22	8,05	11,97	17,96
	n	1,2914	1,3143	1,3544	1,3449

LINKS	RECHTS

TYPE 11	TYPE 21	TYPE 22	TYPE 33
